能长期可靠工作的矿用自动喷雾降尘装置
一、概述
我公司生产的ZP系列洒水降尘装置主要用于煤矿井下各种采掘工作面、各种运输设备及其转载点防尘、采煤作业和喷浆作业等粉尘作业场所,也能煤够满足发电厂、选厂、水泥厂等企业粉尘作业场所喷雾降尘的需要。
ZPG127/ZPM127/ZPK127矿用光控洒水降尘装置/矿用输煤洒水降尘装置/矿用开机洒水降尘装置由ZP127-Z矿用隔爆兼本安型洒水降尘装置控制器(主机)及传感器(按需要选用)组成。该装置的控制器(主机)有一组18V本安直流稳压电源输出(可供传感器使用),并可接收传感器或监测监控系统提供的本安接点控制信号,根据本安接点控制信号的状态,控制阀门的开启与关闭 。
该产品是在我公司原先生产的KG3008洒水降尘装置和KHC7洒水降尘装置的基础上改进的产品。克服了原有产品的很多不足。新的ZP系列洒水降尘装置有如下几个特点。
二、特点
★ ZP127-Z矿用隔爆兼本安型洒水降尘装置控制器自带电动球阀,取代洒水降尘装置中一直使用的电磁阀,从而实现了洒水降尘装置中阀门必须具备大流量、大通径、长寿命、不堵塞的性能要求。
★可根据皮带运输机、刮板机或采煤机的开启,实现降尘洒水装置的联动洒水。
★可以与生产调度系统或安全监测系统联接,由地面中心站控制井下分站,通过井下分站的开关量(本安接点信号)接口控制防尘洒水装置的开启。从而实现防尘洒水的地面自动控制。
★GUS矿用输煤状态传感器,作为转载点落煤情况的传感器,取代了原来行程开关式原理的传感器,避免了运输机运转时给传感器带来的磨损,并且不落煤时不洒水,其工作运行状况不受煤矿井下潮湿和煤尘的影响,从而根本上解决了转载点自动防尘洒水中传感器的问题。
★独创旋转式可调洒水喷嘴,方便调节出水雾状角度的大小,适用于多种不同场合。
三、主要技术指标
1. 装置输入交流电源:交流127V/50HZ;电源波动适应范围:75%~110%;
2. 装置阀门水压适应范围:0.5MPa~5MPa。
3. 阀门通径:管接G3/4(6分管,内径20)
4. 控制输入信号:本安接点信号
四、装置组成及功能
(一)、ZPK127矿用开机洒水降尘装置——实现 采煤机、皮带机开机自动洒水
当开停传感器检测到采煤机或运煤皮带开机时,装置主机控制器的阀门打开,洒水装置洒水,反之则阀门关闭,洒水装置停止洒水
ZPG127矿用光控洒水降尘装置组成明细表
序号
型号
名称
生产单位
数量
1
ZP127-Z
矿用隔爆兼本安型洒水降尘装置控制器
宜兴市煤矿电子仪器厂有限公司
1
2

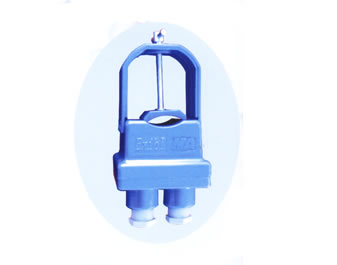

GKT5L
煤矿用设备开停传感器(原KGKT-C10)
宜兴市煤矿电子仪器厂有限公司
1
3
WZ-211
可调喷头
宜兴市煤矿电子仪器厂有限公司
1
4
BXG-20
不锈钢连接件
宜兴市煤矿电子仪器厂有限公司
1

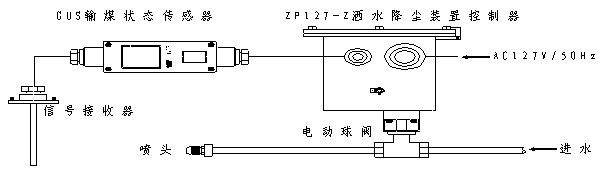

(二)、ZPM127矿用输煤洒水降尘装置——实现转载点自动洒水
当矿用输煤传感器检测到转载点有煤落下时,装置主机控制器的阀门打开,洒水装置洒水,反之则阀门关闭,洒水装置停止洒水。
ZPM127矿用输煤洒水降尘装置组成明细表
序号
型号
名称
生产单位
数量
1
ZP127-Z
矿用隔爆兼本安型洒水降尘装置控制器
宜兴市煤矿电子仪器厂有限公司
1
2

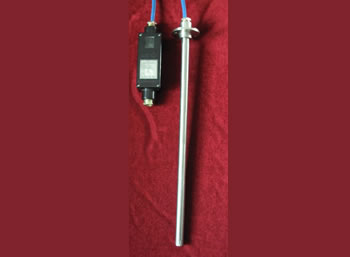

GUS
矿用输煤状态传感器(原KGT17)
宜兴市煤矿电子仪器厂有限公司
1
4
WZ-211
可调喷头
宜兴市煤矿电子仪器厂有限公司
1
5
BXG-20
不锈钢连接件
宜兴市煤矿电子仪器厂有限公司或自备
1
(三)、ZPG127矿用光控洒水降尘装置——实现大巷自动洒水
当矿用输煤传感器检测到转载点有煤落下时,装置主机控制器的阀门打开,洒水装置洒水,反之则阀门关闭,洒水装置停止洒水。
ZPM127矿用输煤洒水降尘装置组成明细表
序号
型号
名称
生产单位
数量
1
ZP127-Z
矿用隔爆兼本安型洒水降尘装置控制器
宜兴市煤矿电子仪器厂有限公司
1
2
GUS
矿用输煤状态传感器(原KGT17)
宜兴市煤矿电子仪器厂有限公司
1
4
WZ-211
可调喷头
宜兴市煤矿电子仪器厂有限公司
1
5
BXG-20
不锈钢连接件
宜兴市煤矿电子仪器厂有限公司或自备
1

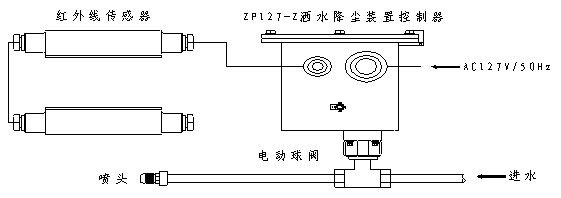

(三)、ZPG127矿用光控洒水降尘装置——实现大巷自动洒水

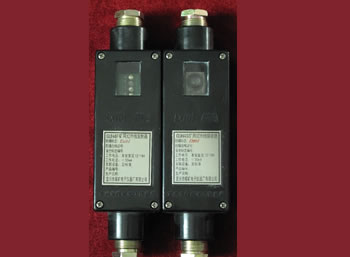

当红外线发射器和接收器之间有阻挡物时,装置主机控制器的阀门打开,洒水装置洒水,反之则阀门关闭,洒水装置停止洒水;(或可根据用户要求设定:当红外线发射器和接收器之间有阻挡物时,装置主机控制器的阀门关闭,洒水装置停止洒水,反之则阀门打开,洒水装置洒水)
ZPK127矿用开机洒水降尘装置组成明细表
序号 | 型号 | 名称 | 生产单位 | 数量 |
1 | ZP127-Z | 矿用隔爆兼本安型洒水降尘装置控制器 | 宜兴市煤矿电子仪器厂有限公司 | 1 |
2 | GUH4F | 红外线发射器 | 宜兴市煤矿电子仪器厂有限公司 | 2 |
3 | GUH4S | 红外线接收器 | 宜兴市煤矿电子仪器厂有限公司 | 2 |
4 | WZ-211 | 可调喷头 | 宜兴市煤矿电子仪器厂有限公司 | 1 |
5 | BXG-20 | 不锈钢连接件 | 宜兴市煤矿电子仪器厂有限公司或自备 | 1 |
(四)、ZP127-Z地面联动控制洒水设备
可以与生产调度系统或安全监测系统联接,实现由地面中心站控制井下分站,给出本安接点信号,实现防尘洒水的自动控制。
点信号,实现防尘洒水的自动控制。
